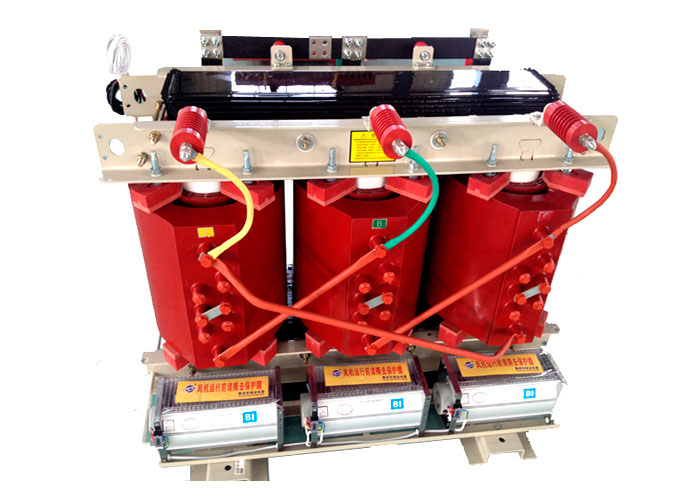

环氧浇注干式变压器

　　◆产品介绍

　　该产品通过引进德国和韩国最新技术，采用带填料树脂材料，真空浇注工艺，线圈硬度高，阻燃能力好，耐热性和短时过载能力强。产品具有节能、体积小、重量轻、防潮抗冲击、阻燃、局放小、过载能力强、自动温控等优点。广泛应用于输变电系统、宾馆饭店、高层建筑、商业中心、体育场馆、石化工厂、地下铁道、车站机场、海上钻台等场所，特别是安装空间有限、须靠近负荷中心和具有特殊防火要求的场合，更能充分发挥其体积小、阻燃的优越性。

　　◆产品特点

　　1、阻燃、防爆、无污染、免维修、可分散安装在负荷中心，降低投资造价，节约费用。

　　2、损耗低，节电效果好，带来了运行上的经济实惠。

　　3、局部放电量小，线圈不吸潮，不吸尘，可靠性好，使用寿命长。

　　4、绕组真空浇注，机械强度高，抗短路能力强，雷电冲击性能好。

　　5、外壳采用不锈钢、铝合金和镀锌钢板等材料，外壳防护等级有IP20、IP23和IP40等型式，进出线可以上进上出，下进上出，下进下出。

6、可根据客户需要带有风机和温度控制系统，也可增加电磁锁，行程开关，安装支架等配件。

备注：根据客户需求，可以提供SCB18型一级能效，SCB14型二级能效及其他型号产品。

外形尺寸

本体外形尺寸

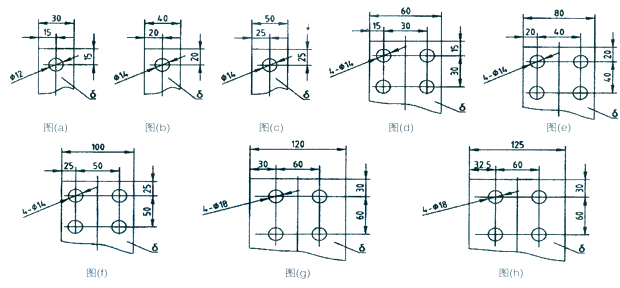

图（一）（低压出线端子）

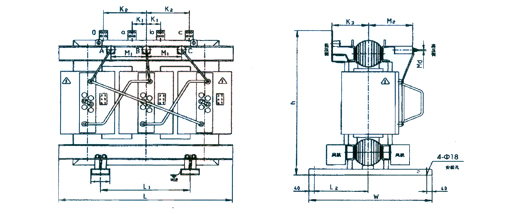

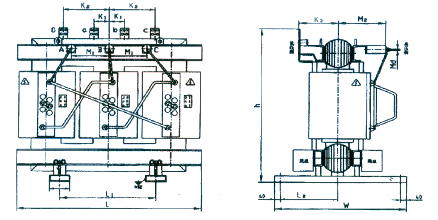

图（二）（本体外形尺寸）

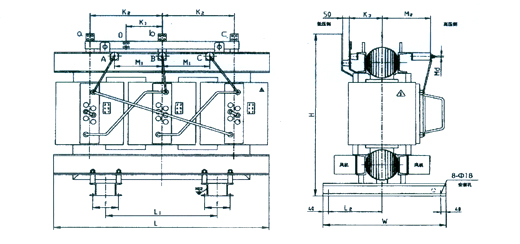

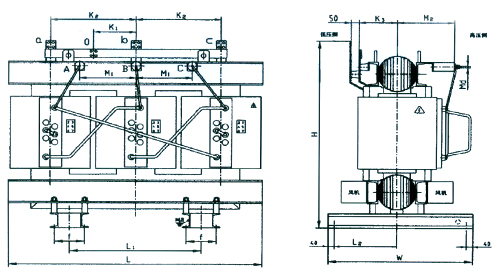

图（三）（本体外形尺寸）

注：强迫风冷系列（风机）尺寸不超过本体尺寸（L*W）

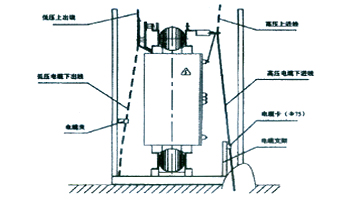

图(四)（进出线方式示意）

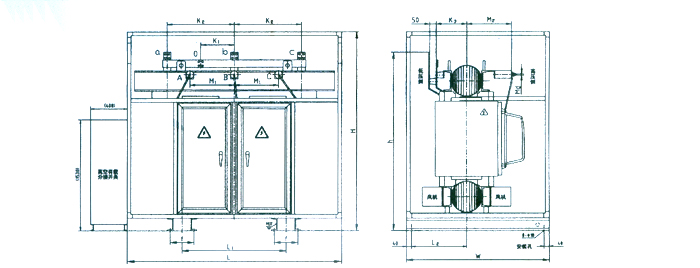

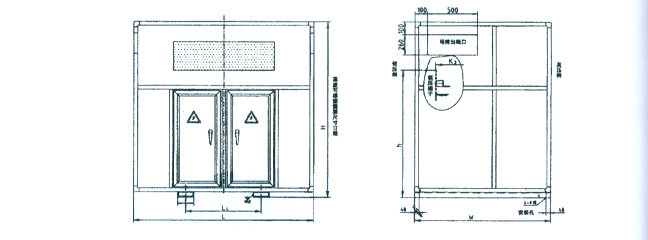

图（五）（外壳外形尺寸）

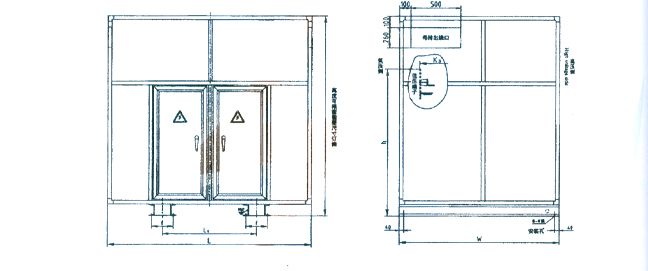

图（六）（外壳外形尺寸）

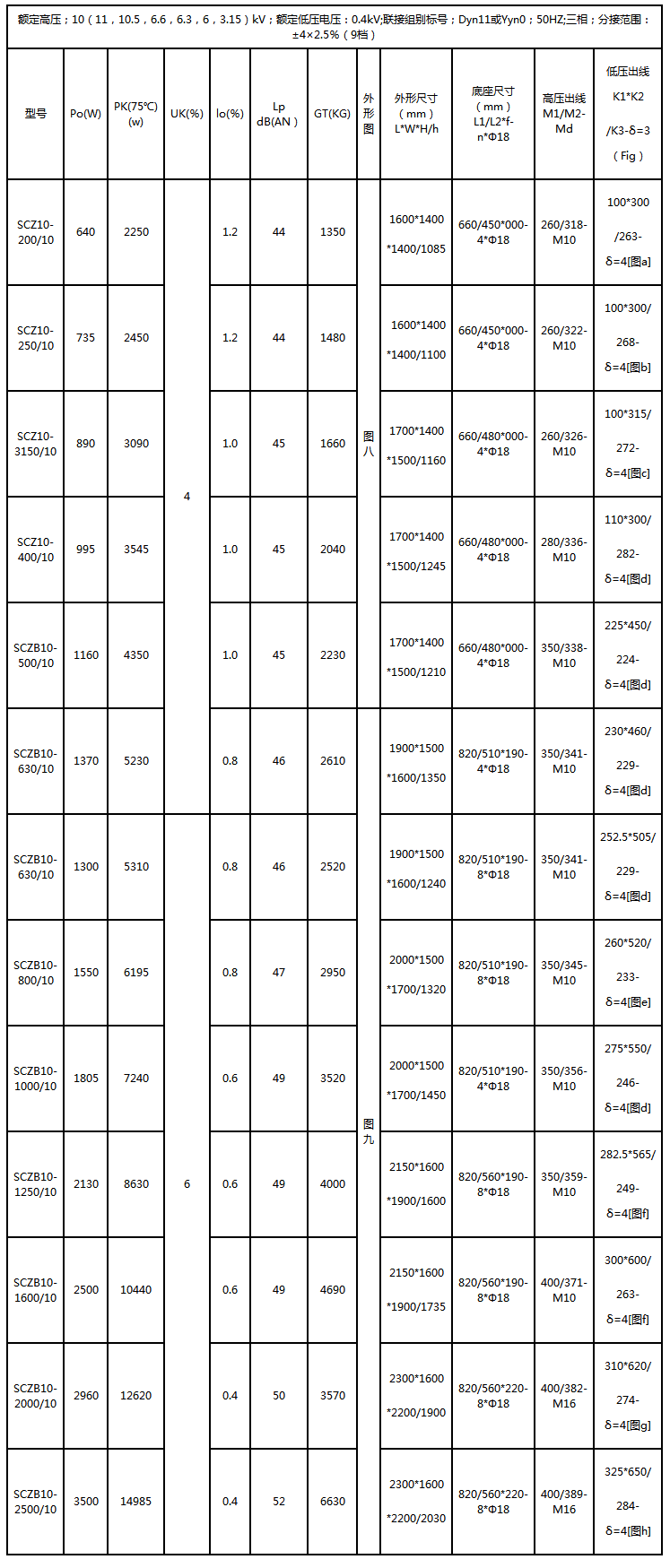

表四 SC（B）10系列 10kv 级30~2500kVA有载调压树脂绝缘于式变压器产品数据

注：（1）本手册提供的外形尺寸数据仅供设计选型用，其终尺寸以产品的实际外形为准。

       （2）高低出线端子尺寸，与同容量无载调压干变的相同，具体尺寸参见图（一）。

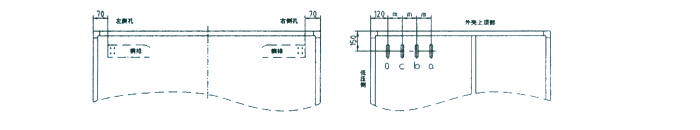

图七（低压钢排出线示意图）

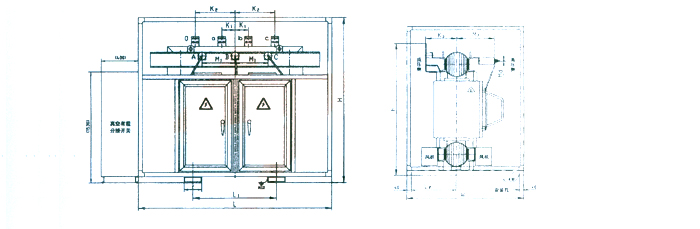

图八（外形尺寸）

图九（外形尺寸）
